| 40系列工業鋁型材端面蓋板： | ||||||
|
工業鋁型材端面蓋板是安裝于工業型材端截面的裝飾保護配件，由于工業型材截面刀口鋒利容易對工人或物體造成劃傷，所以要搭配端面蓋板，第一可以起到保護作用，第二還可以起到裝飾作用。 端面蓋板主要為尼龍材質，顏色呈黑色和灰色，可以根據需求定制，并且端面蓋板規格和型材規格相匹配，需要根據不同規格的工業鋁型材型號進行選型。 |
||||||
| 4040工業鋁型材端面蓋板： | ||||||
鋁型材端面蓋板_pbSwPm.jpg "工業鋁型材配件")
|
||||||
|
型材規格
|
L（mm)
|
W（mm)
|
H(mm)
|
材質
|
顏色
|
訂貨號
|
|
40*40
|
40
|
40
|
4
|
尼龍
|
黑色/灰色
|
CE-EC4040
|
|
40*40E
|
40
|
40
|
4
|
尼龍
|
黑色/灰色
|
CE-EC4040E
|
|
40*60
|
60
|
40
|
4
|
尼龍
|
黑色/灰色
|
CE-EC4060
|
| 4040R工業鋁型材端面蓋板： | ||||||
|
||||||
|
型材規格
|
L（mm)
|
H(mm)
|
*
|
材質
|
顏色
|
訂貨號
|
|
40*40R
|
40
|
4
|
*
|
尼龍
|
黑色/灰色
|
CE-EC4040R
|
| 4080工業鋁型材端面蓋板： | ||||||
|
||||||
|
型材規格
|
L（mm)
|
W(mm)
|
S(mm)
|
H(mm)
|
材質/顏色
|
訂貨號
|
|
40*80
|
80
|
40
|
40
|
4
|
尼龍/黑色/灰色
|
CE-EC4080
|
| 40120工業鋁型材端面蓋板： | ||||||
|
||||||
|
型材規格
|
L（mm)
|
W(mm)
|
S(mm)
|
H(mm)
|
材質/顏色
|
訂貨號
|
|
40*120
|
120
|
40
|
40
|
4
|
尼龍/黑色/灰色
|
CE-EC40120
|
| 40160工業鋁型材端面蓋板： | ||||||
|
||||||
|
型材規格
|
L（mm)
|
W(mm)
|
S(mm)
|
H(mm)
|
材質/顏色
|
訂貨號
|
|
40*160
|
160
|
40
|
40
|
4
|
尼龍/黑色/灰色
|
CE-EC40160
|
| 8080工業鋁型材端面蓋板： | ||||||
|
||||||
|
型材規格
|
L（mm)
|
S(mm)
|
H(mm)
|
材質
|
顏色
|
訂貨號
|
|
80*80
|
80
|
40
|
4
|
尼龍
|
黑色/灰色
|
CE-EC2080
|

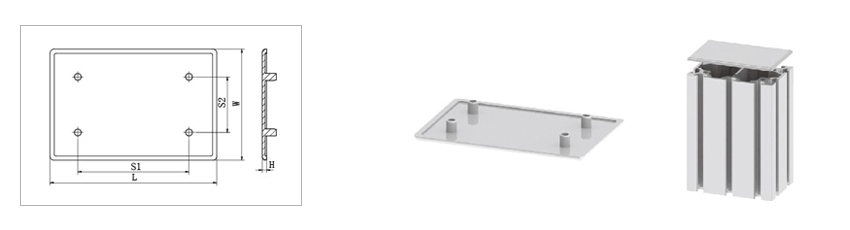

| 80120工業鋁型材端面蓋板： | ||||||
|
||||||
|
型材規格
|
L（mm)
|
S(mm)/S2（mm)
|
W（mm)
|
H(mm)
|
材質 /顏色
|
訂貨號
|
|
80*120
|
120
|
80 / 40
|
80
|
4
|
尼龍/黑色/灰色
|
CE-EC80120
|
APAS工業鋁型材簡易選型表： |
|
| 說明： | |
|
I. 圖中共有六個參數值： 變形量決定因素： 1.承受力F（N） 2.鋁型材長度L（mm） 3.承載力與鋁型材長度的交點 4.所選鋁型材慣性矩I（cm4） 5.從交點垂直延伸到底部的直線 6.不同承受方式的鋁型材變形量f(mm) |
|
|
II.可通過參數中的任意三個，查出另一個參
舉例：選用APAS-8-4080W鋁型材， |
|
鋁型材簡易選型表_08_fVdkzq.jpg)
|
|
鋁型材簡易選型表_05.jpg)
鋁型材簡易選型表_07.jpg)
鋁型材簡易選型表_09.jpg)
APAS工業鋁型材受力變形量計算： |
||
| 在選用APAS工業鋁型材時，變形量將是一個重要的選擇依據，根據下列計算公式，很容易計算出鋁型材自重與受力的情況下所產生的變形量。 | ||
|
m 鋁型材線性密度（kg/cm3） F 載荷（N） L 鋁型材無支撐長度 E 彈性模量（68600N/mm2） I 集合慣性（cm4） Z 載面慣性（cm3） g 9.81N/kgf f 變形量 |

|
|
| * 靜載荷狀態下的鋁型材變形量計算： | ||

|
||
| * 無載荷狀態下的鋁型材變形量計算： | ||

|
||
| * 鋁型材最大允許彎曲應力：σmax<200N/m3 | ||

|
||
|
* 計算舉例： 選用APAS-10-4545鋁型材，長度L=500mm，載荷F=800N（1kgf=9.81N）,兩端固定支撐 |
||

|
||
